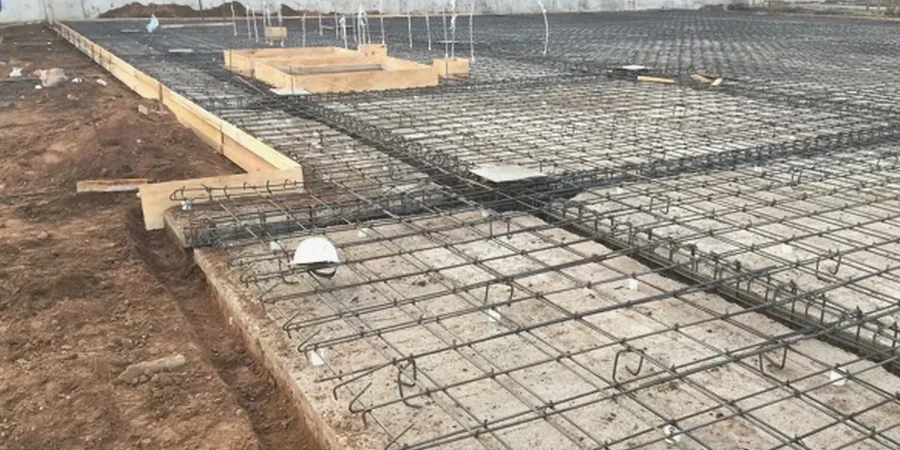

Un promoteur lançait une résidence de 40 logements boulevard Gambetta. Le terrain, une ancienne friche, affichait un bon profil en surface. Mais les premiers sondages ont révélé un chaos géologique typique d'Évreux : une matrice argileuse dense, truffée de blocs de silex irréguliers. Impossible d'y fonder des semelles isolées sans risquer des tassements différentiels sévères. La solution retenue a été une conception de radier général. Ce type de fondation superficielle, large et monobloc, répartit les charges de la structure sur une grande surface, neutralisant ainsi les hétérogénéités du sous-sol. Pour caler l'épaisseur et le ferraillage, on a croisé les données d'un essai CPT avec des sondages SPT réalisés en lisière de parcelle.
Sur les argiles à silex d'Évreux, un radier bien conçu transforme un sol capricieux en un support homogène. C'est la base d'une structure sans fissures.
Notre approche et périmètre
Particularités du site
L'erreur classique sur les chantiers d'Évreux, c'est de traiter le radier comme une simple dalle de béton posée sur un sable propre. On voit des bureaux d'études structure dimensionner sans étude de sol, en appliquant un taux de travail forfaitaire. Résultat : sous les bords du radier, l'argile se décomprime et la dalle bascule. Les cloisons du rez-de-chaussée se fissurent en étoile. Pire, en cas de présence de poches de dissolution dans la craie sous-jacente — un phénomène connu dans la vallée de l'Iton — un radier sous-dimensionné ne pontant pas la cavité peut rompre brutalement. Une reconnaissance géotechnique sérieuse, complétée par une étude de résistivité électrique pour détecter les anomalies profondes, n'est pas une option : c'est une assurance tous risques pour l'ouvrage.
Normes de référence
NF EN 1997-1 (Eurocode 7 : calcul géotechnique), NF P94-500 (missions géotechniques), NF P94-261 (fondations superficielles), DTU 13.12 (règles pour le calcul des fondations superficielles)
Prestations techniques associées
Dimensionnement du radier
Calcul de l'épaisseur et du ferraillage en fonction des charges et du module de réaction du sol, sous logiciel éléments finis.
Reconnaissance géotechnique G2 AVP/PRO
Sondages pressiométriques, CPT et carottages pour définir le modèle géotechnique précis du terrain à Évreux.
Étude d'interaction sol-structure
Analyse des tassements différentiels et du comportement de l'argile à silex sous chargement cyclique.
Suivi d'exécution G3/G4
Contrôle du béton, du positionnement des aciers et de la planéité du fond de forme avant coulage.
Paramètres typiques
Questions et réponses
Quel est le prix d'une étude de conception de radier général pour une maison individuelle à Évreux ?
Pour une maison individuelle, le dimensionnement d'un radier général se situe entre €1000 et €3440. Ce forfait inclut l'analyse géotechnique préalable (essais in situ), le calcul du ferraillage et l'édition des plans d'exécution. Le coût varie selon la surface de la dalle et la complexité du sous-sol, notamment la densité des blocs de silex à investiguer.
Pourquoi choisir un radier général plutôt que des semelles filantes à Évreux ?
Le choix se justifie par la nature erratique des sols. Les argiles à silex créent des points durs sous les fondations. Là où une semelle filante peut se retrouver à cheval sur un bloc dur et une poche molle, le radier général, par sa grande surface, moyenne ces hétérogénéités et supprime le risque de tassements différentiels.
Faut-il prévoir un drainage sous le radier ?
Oui, presque systématiquement sur les plateaux limoneux autour d'Évreux. Nous prescrivons un hérisson ventilé ou un géodrain en périphérie pour éviter les sous-pressions. La vérification de la perméabilité du sol de fondation permet de dimensionner correctement ce dispositif.
Quelle est la différence entre un radier et un dallage porté ?
Le dallage porté est un ouvrage de structure qui reprend toutes les descentes de charges de la construction, tandis qu'un simple dallage sur terre-plein ne supporte que les charges d'exploitation. À Évreux, sur des sols compressibles, nous concevons des radiers nervurés ou champignons qui travaillent en flexion pour rigidifier l'ensemble de la base du bâtiment.
