Évreux s'est développée sur un éperon calcaire dominant la vallée de l'Iton, un site défensif naturel qui impose aujourd'hui des défis géotechniques particuliers. La cathédrale Notre-Dame, reconstruite après les bombardements de 1940, et le centre historique aux ruelles étroites exigent des solutions de soutènement discrètes mais robustes. Les travaux récents autour du quartier de la Madeleine ou de la gare SNCF, avec leurs parois moulées et leurs excavations profondes, requièrent systématiquement une conception d'ancrages actifs et passifs adaptée aux alternances de craie altérée et de limons des plateaux. La nappe perchée dans les formations résiduelles à silex complique les circulations d'eau et exige une vérification fine de la stabilité au glissement, domaine où un essai de cisaillement triaxial apporte des paramètres de résistance fiables pour le dimensionnement des tirants.
À Évreux, le risque de décompression de la craie sous nappe phréatique oblige à vérifier chaque tirant par un essai de fluage sur 60 minutes, conformément à la NF EN ISO 22477-5.

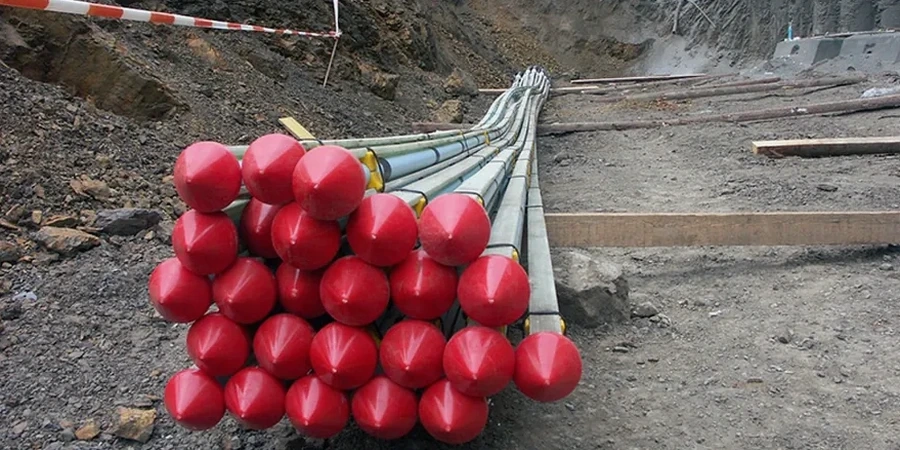

Notre approche et périmètre
Particularités du site
La norme NF EN 1997-1 (Eurocode 7) impose une vérification rigoureuse des ancrages dans les contextes karstiques partiels comme celui d'Évreux, où la dissolution de la craie peut créer des vacuoles. Le risque principal réside dans la perte soudaine de confinement du bulbe de scellement, phénomène aggravé par les fluctuations saisonnières de la nappe de l'Iton. Un ancrage passif mal dimensionné dans les argiles à silex du plateau peut entraîner un glissement généralisé du massif retenu, surtout en période de fonte des neiges ou de pluies intenses. Pour les ouvrages de soutènement en bordure de l'Iton, la corrosion sous tension des aciers en ambiance humide constitue une menace à long terme qui exige une double protection anticorrosion, galvanisation à chaud et gaine thermorétractable, ainsi qu'un contrôle périodique des efforts résiduels dans les tirants actifs.
Normes de référence
NF EN 1537:2013 – Exécution des travaux géotechniques spéciaux – Tirants d'ancrage, NF EN 1997-1 (Eurocode 7) – Calcul géotechnique – Règles générales, NF EN ISO 22477-5 – Essais des structures géotechniques – Essais des ancrages, NF P 94-153 – Essais d'arrachement des tirants d'ancrage
Prestations techniques associées
Dimensionnement et note de calcul d'ancrages
Établissement des notes de calcul selon l'Eurocode 7 pour les ancrages actifs précontraints et passifs. Définition des longueurs libres et scellées, choix de l'inclinaison optimale en fonction du pendage des couches de craie et des limons, vérification des états limites ultimes (GEO/STR) et de service.
Essais de contrôle et de réception
Réalisation des essais d'arrachement statique et des essais de fluage sur 60 minutes conformément à la NF EN ISO 22477-5. Mesure du coefficient de frottement unitaire qs mobilisable à l'interface coulis-craie, avec enregistrement numérique des courbes force-déplacement et validation du critère de fluage.
Diagnostic géotechnique préalable au forage
Reconnaissance du massif par sondages carottés et SPT pour identifier les épontes de la craie marneuse et les passées de silex. Détermination des paramètres de cisaillement (c' et φ') au laboratoire par essais triaxiaux consolidés drainés, essentiels pour le calcul de la butée du massif d'ancrage.
Paramètres typiques
Questions et réponses
Quel est le coût d'une étude de conception d'ancrages actifs et passifs à Évreux?
Le budget pour une mission de conception d'ancrages à Évreux se situe généralement entre 920 € et 3 460 €, selon la complexité du projet. Une étude pour un mur de soutènement de jardin avec deux tirants passifs démarre autour de 920 €, tandis qu'un projet de paroi moulée avec plusieurs lits d'ancrages actifs précontraints et essais de fluage peut atteindre 3 460 €. Chaque devis intègre la note de calcul, les plans d'implantation et les spécifications techniques selon la NF EN 1537.
Quelle différence entre un ancrage actif et un ancrage passif?
L'ancrage actif est mis en tension à une charge supérieure à la charge de service, puis bloqué à une valeur définie par le calcul. Il reprend les efforts immédiatement. L'ancrage passif, lui, n'est mis en tension que sous l'effet de la déformation du massif retenu: il mobilise sa résistance progressivement. Dans les craies d'Évreux, les ancrages actifs sont recommandés pour les excavations profondes avec nappe, car ils limitent les déplacements dès la phase de terrassement.
Comment se déroule le contrôle d'un ancrage sur un chantier à Évreux?
Le contrôle suit la norme NF EN ISO 22477-5. On réalise d'abord un essai de mise en tension par paliers jusqu'à 1,25 fois la charge de service, puis un essai de fluage de 60 minutes à charge constante. Le critère d'acceptation est un déplacement inférieur à 2 mm durant le dernier palier de fluage. Dans les limons d'Évreux, on vérifie aussi l'absence de chute brutale de pression dans le circuit hydraulique, signe d'un débourrage du bulbe de scellement.
Quelles sont les normes applicables aux ancrages en France?
La norme d'exécution de référence est la NF EN 1537:2013 « Tirants d'ancrage ». Le dimensionnement est régi par l'Eurocode 7 (NF EN 1997-1) pour les vérifications aux états limites. Les essais de réception suivent la NF EN ISO 22477-5. En complément, la norme française NF P 94-153 décrit la procédure d'essai d'arrachement. Notre laboratoire applique ces quatre textes pour chaque projet à Évreux.
